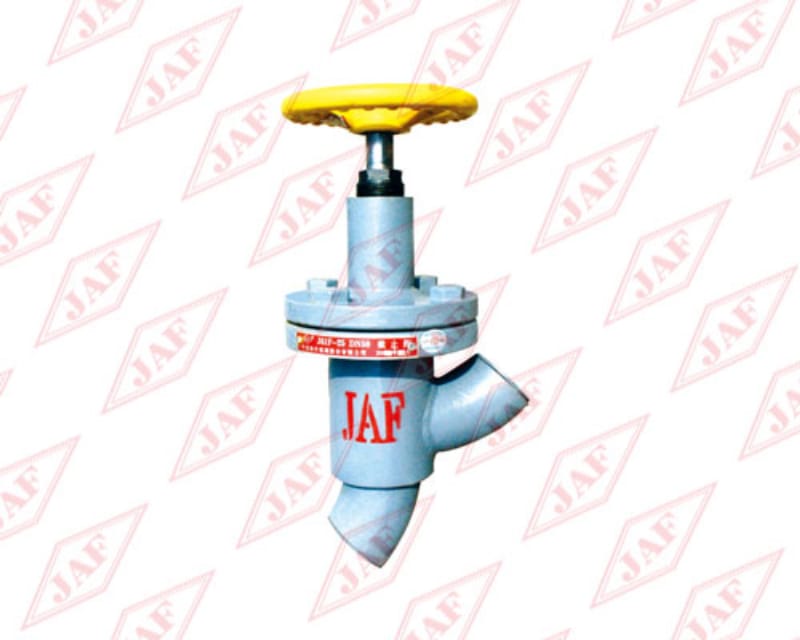

Y型焊接截止閥J21F（B）-25 Y型焊接節流閥L21F（B）-25

產品概要

Globe valves&throttle valves 性能規范Performancespecifications公稱壓力Nomial pressure PN2.5mpa試驗壓力Testing pressure PS3.8mpa適用介質Applicable medium氨氟適用溫度Applicable temperature(t)巴氏合金 -40℃~+150℃四氟-40℃~+200℃主要外形尺寸及連接形式 Overall dimension and form of connection名稱Noma型號Type公稱通徑Nominal l.d.DN(mm)尺寸size（mm）連接形式Form of connectionLDD0截止閥GlobeValvesJ21F-2566510X255對焊ButtWelding106514X265158018X290208625X2.5105258932X31203211038X34013045X31405016157X3.56520176X3.51608024089X4220100314108X4125387133X4250150461159X4.5200624219X7320250768237X7500300913324X9節流閥ThrottleValvesL21F-2566510X255106514X265158018X290208625X2.5105258932X31203211038X34013045X31405016157X3.56520176X41608024089X4220100314108X4

發布時間：2018-01-19

質量求生存

信譽求發展

管理求效益

服務拓市場

在線咨詢



咨詢熱線：

0391-3948270

產品詳情在線咨詢

產品詳情

Globe valves&throttle valves
性能規范Performancespecifications

公稱壓力 Nomial pressure PN	2.5mpa
試驗壓力 Testing pressure PS	3.8mpa
適用介質 Applicable medium	氨氟
適用溫度 Applicable temperature(t)	巴氏合金 -40℃~+150℃	四氟 -40℃~+200℃

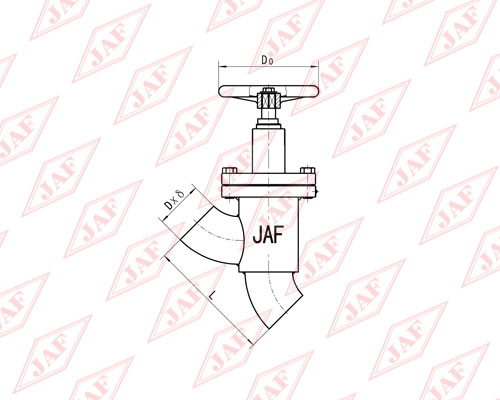

主要外形尺寸及連接形式 Overall dimension and form of connection

名稱 Noma	型號 Type	公稱通徑 Nominal l.d. DN(mm)	尺寸size（mm）			連接形式 Form of connection
名稱 Noma	型號 Type	公稱通徑 Nominal l.d. DN(mm)	L	D	D0
截止閥 Globe Valves	J21F-25	6	65	10X2	55	對焊 Butt Welding
		10	65	14X2	65
		15	80	18X2	90
		20	86	25X2.5	105
		25	89	32X3	120
		32	110	38X3	120
		40	130	45X3	140
		50	161	57X3.5	140
		65	201	76X3.5	160
		80	240	89X4	220
		100	314	108X4	220
		125	387	133X4	250
		150	461	159X4.5	250
		200	624	219X7	320
		250	768	237X7	500
		300	913	324X9	500
節流閥 Throttle Valves	L21F-25	6	65	10X2	55
		10	65	14X2	65
		15	80	18X2	90
		20	86	25X2.5	105
		25	89	32X3	120
		32	110	38X3	120
		40	130	45X3	140
		50	161	57X3.5	140
		65	201	76X4	160
		80	240	89X4	220
		100	314	108X4	220
